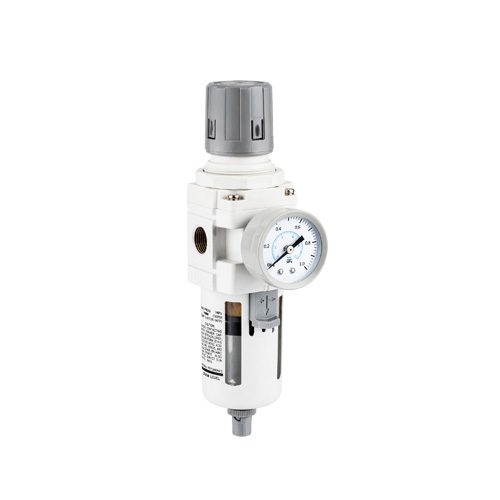

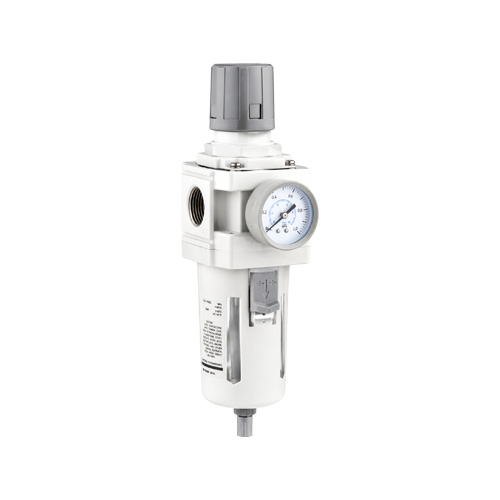

产品概述
SKE GVR系列过滤减压阀是一款集高精度除杂与高可靠调压于一体的工业级气动辅助元件。SKE GVR30~GVR60系列专为应对流程工业中对控制气源要求极高的严苛工况而研发。通过将5-25 μm级精密滤芯与高效溢流型稳压结构完美融合于一体，SKE GVR系列不仅大幅节省了现场管路的安装空间，更能有效拦截压缩空气中的水分、油污与微米级粉尘颗粒。该产品支持在-5℃至60℃的环境中稳定运行，持续为后续高敏气动执行器提供0.05至0.85 MPa极低波动的纯净气源动力。
核心优势与特点：
1.一体化极致省空间设计：将空气过滤器与减压阀进行物理集成，极大缩减了气动控制面板的布局体积，同时减少了中间转接接头，从源头降低了系统的潜在泄漏风险。
2.高精度除杂与大储水量：标配5-25 μm标称过滤精度的优质滤芯。大容量的冷凝水贮留设计，配合防爆聚碳酸酯杯体及保护罩，有效抵御杂质与水分对下游精密元件的磨损与腐蚀。
3.高可靠溢流调压系统：采用专业的溢流型构造。当二次侧管路发生冲击导致压力瞬态飙升时，系统能够迅速自动排气降压，维持设定压力的绝对平衡。高达1.5 MPa的耐压性能，确保极限环境下的承压安全。
4.全场景管径与丰富附件覆盖：产品阵列涵盖了1/4"至1"的全尺寸管道接口，并提供金属/尼龙特种杯体、多种量程设定的压力表（包括嵌入式方型或独立圆型压力表）以及自动排水器等丰富选项，灵活适配各类复杂的工厂管网。
场景方案
1.高比能锂电/硅碳负极前段涂布工艺
○工况需求与匹配：锂电池涂布机及浆料气动隔膜阀对气源波动极为敏感，且任何气源夹带的微小油污或水滴都会破坏涂层（如硅碳负极）的表面均一性。GVR系列标配的5-25 μm高精过滤与溢流型调压构造，能为高敏气动回路输送无脉动、高洁净的动力气源，杜绝因气压不稳导致的涂布厚度异常。
2.半导体及电子装备制造厂房
○工况需求与匹配：洁净室内的半导体清洗与光刻设备空间紧凑，且对进入无尘室的气动辅助器件有严格的防污染要求。GVR一体化设计极大节约了设备安装空间；其聚碳酸酯杯体及无粉尘脱落构造，加上1.0 MPa强劲的最大供压能力，完美契合空间受限且需要无脉动供气的高端装备制造。
3.精细化工与重度粉尘冶炼（如氧化铝）
○工况需求与匹配：在氧化铝等重资产高粉尘现场，压缩空气网络常混入高硬度颗粒及凝结水，极易造成末端气缸或电磁阀卡阻报废。GVR高达45 cm³（以AW40/60级别为例）的储水量能有效分离前端液态水；同时可根据需求选配金属杯体，强力抵御恶劣现场的物理撞击与化学蒸气侵蚀。
技术参数
| 参数名称 | 技术规格与指标 |
|---|---|
| 使用流体 | 空气 |
| 环境及流体温度 | -5 ~ 60°C (未冻结) |
| 耐压试验压力 | 1.5 MPa |
| 最高使用压力 | 1.0 MPa |
| 设定压力范围 | 0.05 ~ 0.85 MPa (常规标准设定范围) |
| 标称过滤精度 | 5-25 μm |
| 构造 | 溢流型 |
| 杯体材质 | 聚碳酸酯 (可选配尼龙、金属材质杯体) |
| 接管口径 | SKE GVR30: 1/4, 3/8 | SKE GVR40: 1/4, 3/8, 1/2 | SKE GVR40-06: 3/4 | SKE GVR60: 3/4, 1 |
| 压力表接口口径 | SKE GVR30: 1/8 | SKE GVR40及GVR60: 1/4 |
|---|

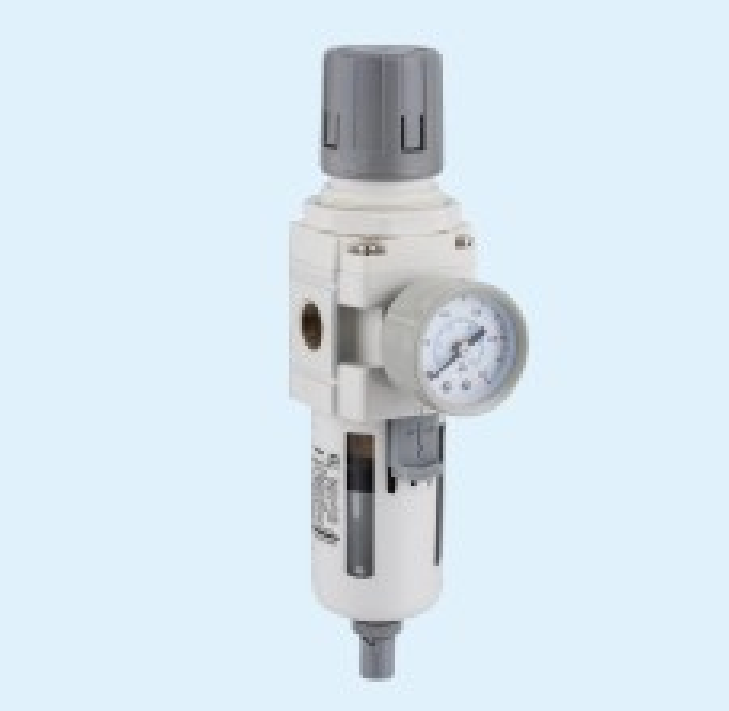

名称：过滤减压阀
型号：SKE GVR30-03
过滤精度：25μm
调压范围：0.05-0.85MPa
排水方式：压差排水(可选择自动排水)
使用环境温度：-20℃-70℃
水杯材质：聚碳酸酯带防护罩(可选金属铝杯)
压力表：Y40表壳不锈钢进出气接口：G3/8

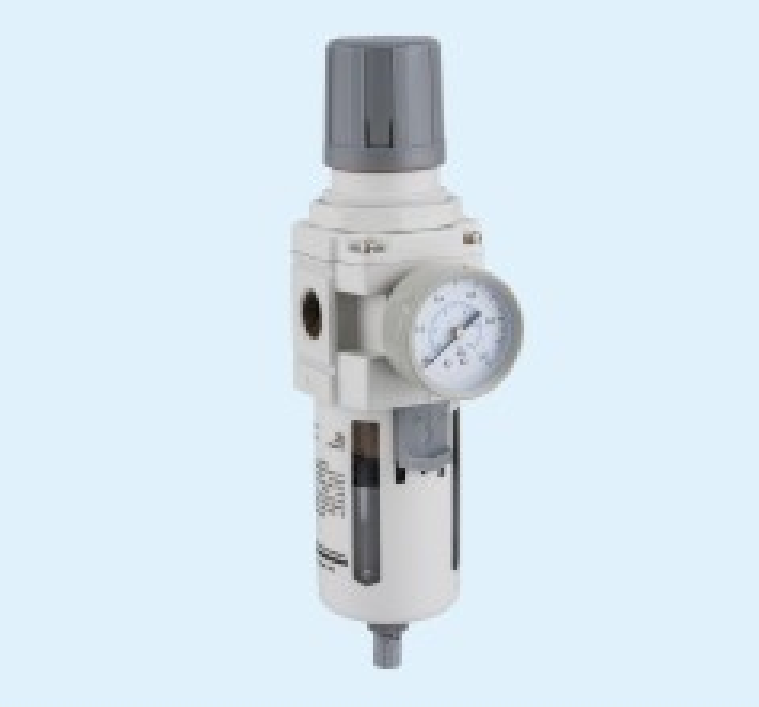

名称：过滤减压阀
型号：SKE GVR40-04
过滤精度：25μm
调压范围：0.05-0.85MPa
使用环境温度：-20℃-70℃
排水方式：压差排水(可选自动排水)
水杯材质：聚碳酸酯带防护罩(可选金属铝杯)
压力表：Y50表壳不锈钢
进出气接口：G1/2

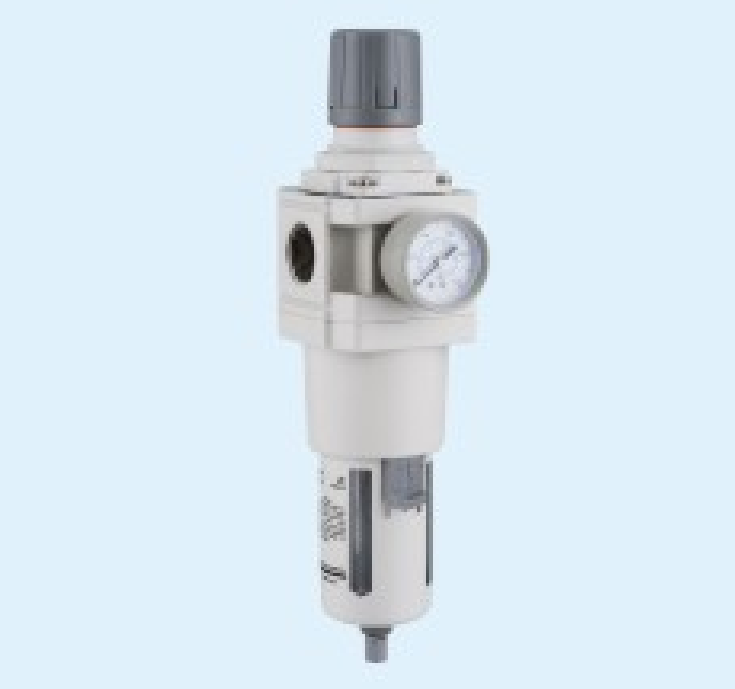

名称：过滤减压阀
型号：SKE GVR50-10
过滤精度：25μm
调压范围：0.05-0.85MPa
使用环境温度：-20℃-70℃
排水方式：压差排水(可选自动排水)
水杯材质：聚碳酸酯带防护罩(可选金属铝杯)
压力表：Y50表壳不锈钢
进出气接口：G1

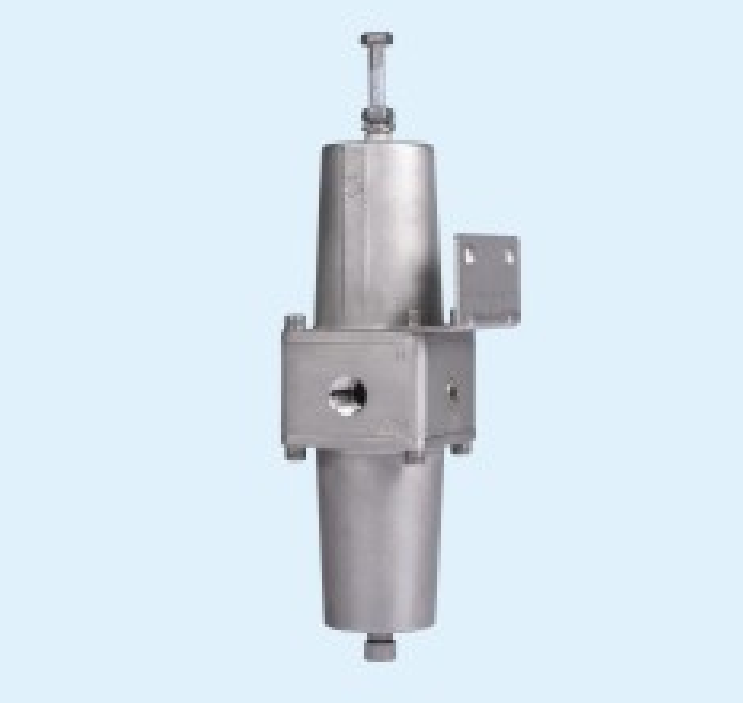

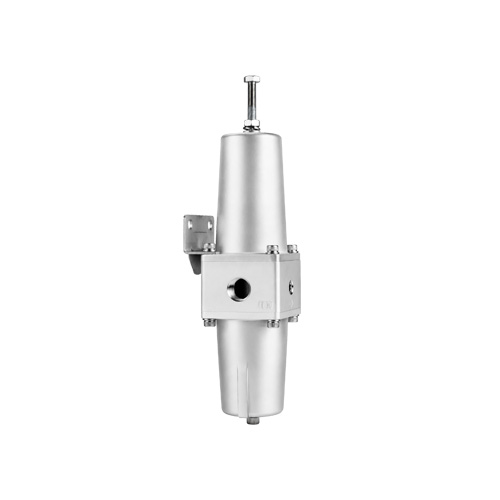

名称：不锈钢过滤减压阀
型号：SKE GVR30-N02
过滤精度：5-25μm
调压范围：0.05-0.85MPa
排水方式：压差或手动排水(可选自动排水)
使用环境温度：-40C-70℃
整体材质：不锈钢SU316; 滤芯材质：不锈钢SU316
压力表：Y40不锈钢压力表(接口1/8)
进出气接口：N02为1/4,N03为3/8
流量：1500L/min

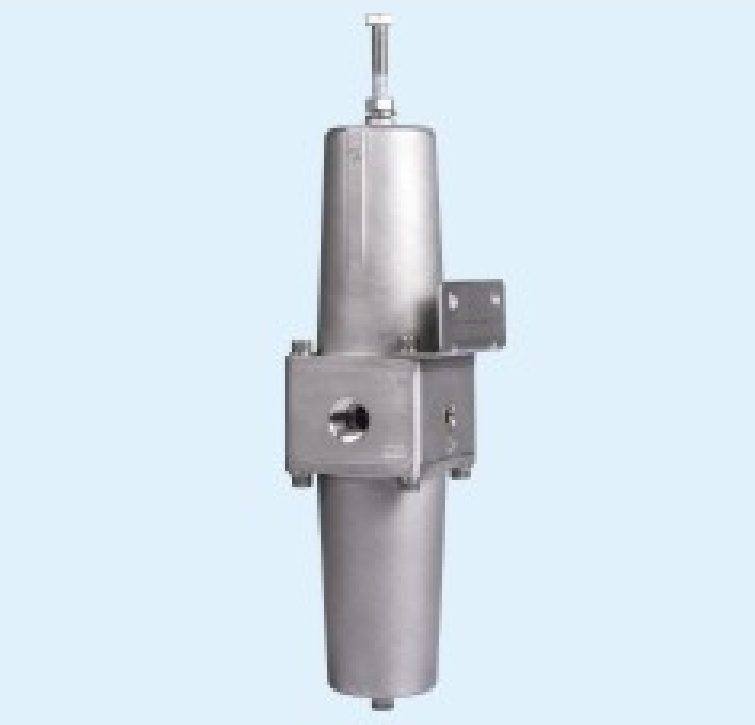

名称：不锈钢过滤减压阀
型号：SKE GVR40-N04
过滤精度：5-25μm
调压范围：0.05-0.85MPa
排水方式：压差或手动排水(可选自动排水)
使用环境温度：-40C-70℃
整体材质：不锈钢SU316
滤芯材质：不锈钢SU316
压力表：Y50不锈钢压力表(接口1/4)
进出气接口：N04为1/2,N06为3/4
流量：3000L/min
