产品概述

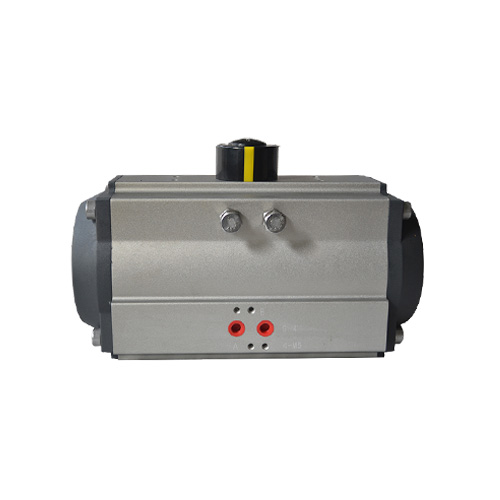

SKE-R系列是一款齿轮齿条式执行器，提供16种尺寸，并有弹簧复位型和双作用型两种型号可供选择。该系列执行器是四分之一旋转阀门（如球阀、蝶阀、旋塞阀）最通用的驱动装置 。SKE-R系列采用挤压铝制（ASTM6005）缸体，内表面细磨精加工，内部和外部均采用高级防腐技术，气缸摩擦系数小，使用寿命长，抗腐蚀性能强。其内部核心机械原理是通过对称排布的双活塞在气压驱动下进行线性同步移动，利用活塞内侧的齿条驱动中心 Pinion 齿轮轴旋转 90°，实现力矩输出 。
推荐理由
材质比肩国际一线： SKE-R系列执行器缸体采用高强度挤压铝合金（6005-T5），内壁经细磨精加工并进行高级防腐技术处理，摩擦系数极低 。
出色的轴向平衡与寿命：双活塞齿条背面装有复合轴承和导向环，有效抵消侧向载荷，工作寿命达到百万次以上，完全可替代 Air Torque 同类产品 。
无缝物理替换：底部安装孔符合 ISO 5211/DIN 3337 标准，顶部及气源接口完全符合 NAMUR 规范，能够实现对 Air Torque 或 Bettis 现场执行器的原位“免修改”互换，且大幅降低了采购成本，缩短了交付周期 。
核心优势与特点：
抗腐蚀
安全可靠，挤压铝制(ASTM6005)缸体，内表面细磨精加工，内部和外部均采用高级防腐技术，不锈钢紧固件，气缸磨擦系数小，使用寿命长，抗腐蚀性能强。
坚固耐用
双活塞齿轮齿条式设计，结构紧凑、安装位置对称、改变输出轴转向方便，组合式预负荷镀层弹簧，动作迅速，使用寿命长
高精度输出
高精度齿轮和齿条，齿合间隙小、精度高，输出功率大。活塞齿条背面装有复合轴承及导向环，动作准确、摩擦系数小。
国标接口
采用国际规范尺寸：输出轴槽、螺孔；顶部安装孔尺寸符合NAMUR标准；气源接口尺寸符合NAMUR标准；底部安装孔尺寸符合ISO5211、DIN3337标准方便安装电磁阀限位开关等附件。
技术参数
| 项目 | 参数 |
|---|---|
| 产品类型 | 齿轮齿条气动执行机构 |
| 致动方式 | 角行程、弹簧复位或双作用 |
| 认证 | SIL3，EAC |
| 控制类型 | 开关、定位、调节、ESD紧急切断 |
| 阀门类型 | 适用于球阀、蝶阀和旋塞阀及任何其他角度行程阀门 |
| 扭矩 | 16种尺寸：11 至 4173 Nm（197 至 36,955 lbf.in） |
| 壳体材质 | 高强度挤压铝合金，硬质氧化缸体（防盐雾/防腐涂层可按需求定制） |
| 力矩特性 | 全行程线性恒定 |
| 工作压力 | 2 Bar 至 8 Bar |
| 工作温度 | 标准型：-20℃ to +80℃；低温型：-40℃ to +80℃；高温型：-20℃ to +150℃ |
| 标准行程 | 90°位置有 ±4°调节范围 |
SKE-R产品配置选型
